ELCORplus

Noul convertor de volum pentru gaz ELCORplus oferă o soluție performantă pentru măsurarea comercială a gazului.
ELCORplus este aparatul conceput pentru a converti volumul de gaz măsurat în condiții de lucru în volum în condiții de bază.
Informația despre volumul de gaz care a trecut prin contor este preluată prin ieșirile de impulsuri ale contorului de gaz sau prin ieșirea de date a encoderului. Temperatura și presiunea gazului sunt măsurate de traductoare digitale integrate. Factorul de compresibilitate al gazului este calculat de aparat după metodele convenționale sau se poate folosi o valoare fixă.

Concepția aparatului, care ține seama de extinderile viitoare, îi permite clientului să completeze ușor funcțiile aparatului. În cazul modelului ELCORplus, aparatul poate fi echipat cu până la două interfețe seriale RS232/RS485, un modem intern (variante disponibile pentru rețele 2G/3G/4G/NB), un modem extern, până la 12 intrări digitale, intrări și ieșiri analogice 4 – 20 mA, precum și cu o interfață pentru conectarea encoderului NAMUR sau SCR+. La aparat se pot conecta până la 6 traductoare digitale de presiune și de temperatură. Datorită opțiunilor hardware largi și funcțiilor software flexibile, inclusiv telemetria de bază, ELCORplus este unul dintre cele mai bine echipate și mai performante convertoare de volum de pe piață. Domeniile de măsurare extinse ale traductorului de presiune îi ușurează clientului alegerea convertorului potrivit. ELCORplus este disponibil și într-o versiune care poate măsura și funcționa la temperaturi începând de la -40 °C. Conectivitatea fără fir a ELCORplus permite conectarea simultană a două modemuri (intern + extern sau 2x extern). Modemurile interne sunt disponibile pentru rețele 2G, 3G, 4G Cat1, 4G Cat M1 și NB (NarrowBand) și pot fi folosite în atmosferă explozivă din zona 0. Toate interfețele de comunicație ale aparatului sunt independente unele de altele. Aparatul include un înregistrator de date integrat, cu o memorie mare, de 16MB, care îi permite să stocheze datele măsurate la intervale orare pe o perioadă de peste 10 ani. Carcasa aparatului a fost proiectată pentru funcționarea în medii exterioare dificile, cu protecție IP66 certificată.

Caracteristici de bază

• Convertor de volum pentru gaz cu unul sau două canale
• Construcție modulară
• Exactitate și stabilitate ridicate ale măsurării
• Durata de viață a bateriei de până la 18 ani pentru convertor (bateria B-03D) și de 11 ani pentru modem (bateria HB-03D), în condiții definite
• Până la 6x traductor digital de presiune EDT96 sau traductor digital de temperatură EDT101, cu domenii de măsurare extinse
• Domeniu de măsurare a presiunii de până la 130 bar
• Alimentare externă opțională a convertorului și/sau a modemului
• Capacitate mare de memorie pentru stocarea valorilor măsurate
• Varianta aparatului pentru funcționare la temperaturi începând de la -40 °C
• Două variante de afișaj LCD – afișaj grafic (care permite interacțiunea completă cu aparatul) sau afișaj cu segmente (iluminat permanent – nu se stinge)
• Construcție robustă, cu protecție IP 66, potrivită pentru montajul în exterior

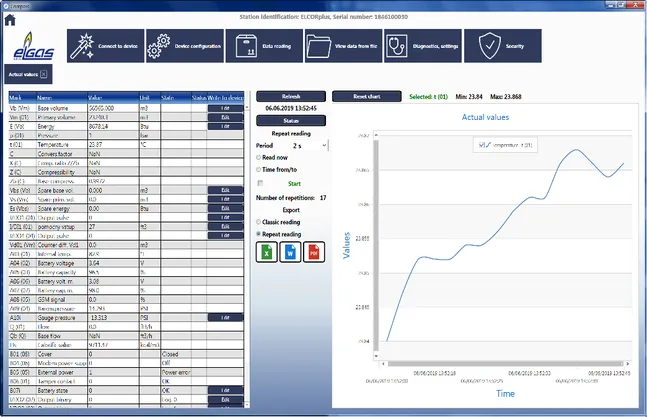

• Aparat complet configurabil prin programul livrat (COMPASS sau TELVES)
• Proiectat pentru atmosferă potențial explozivă în zonele 0, 1 și 2
• Aprobare metrologică conform MID: TCM 143 / 18-5562
• Certificat ATEX FTZÚ 17 ATEX 0143X

Comunicație

• 4x interfețe de comunicație independente, cu viteză de până la 115 200 Bd
• Modem integrat opțional
• Modemuri disponibile pentru rețele 2G, 3G, 4G Cat1, 4G Cat M1 și NB (NarrowBand)
• Suport pentru 2x modem extern conectat prin interfață serială
• Interfață optică IEC 62056-21 (IEC-1107), cu viteză de până la 115.200 Bd
• Interfață serială RS232/RS485 integrată + 1x RS232 (modul opțional montat în slotul modemului intern)

Intrări / ieșiri

• Până la 12x intrări digitale (2x de impulsuri de înaltă frecvență, 10x de impulsuri de joasă frecvență / binare)
• 4x ieșiri digitale (impulsuri de joasă frecvență, binare)
• Până la 4x intrări analogice 4 – 20 mA
• Până la 4x ieșiri analogice 4-20 mA integrate în aparat
• Până la 4x ieșiri analogice prin modulul extern CLO (4-20mA)
• Interfață pentru encoder NAMUR sau SCR+ (opțională)

Accesorii opționale

• EDT96 – traductor digital de presiune, intern sau extern
• EDT101 – traductor digital de temperatură
• Teacă termometrică, ștuț de sudură, kit de montaj, robinet cu trei căi (tip DN3 PN100)
• HIE-04 mod B – cap optic, domeniul vitezei de comunicație 9600 – 115200 Bd (USB 2.0)
• Programul de service și configurare COMPASS
• Programul de service și configurare TELVES

Module

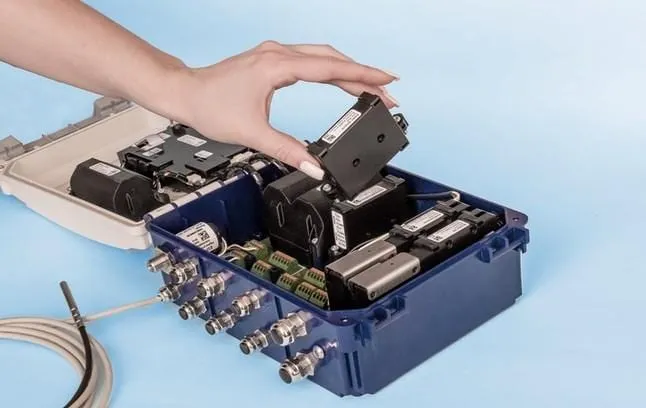

Module interne

• EXT1/HF – modul multifuncțional de extensie, cu 2x encoder NAMUR (10s÷1h)
• SCR – modul de interfață pentru ENCODER – SCR+ (10s÷1h)
• EXT1 – modul multifuncțional de extensie, cu 2x encoder NAMUR (10s÷1h), 2x intrare HF și, cu placa de extensie EXT1/T, încă 6x intrări LF/binare și 2x intrări analogice 4-20 mA
• NAMUR – modul de interfață pentru ENCODER – NAMUR (60s÷1h)
• M2G – modem 2G, GSM/GPRS (cvadribandă 850/900/1800/1900MHz)
• M4G – modem 4G, LTE (disponibil în mai multe versiuni, pentru diferitele tehnologii din lume, inclusiv un modem pentru rețele LTE-catM1)
• COM1 – modul de comunicație RS232/RS485
• COM0 – modul de comunicație RS232
• PWR1 – modul intern pentru alimentarea externă a convertorului
• PWR2 – modul intern pentru alimentarea externă a modemului intern
• AI – modul de intrări analogice 4-20 mA
• AO – modul de ieșiri analogice 4-20 mA

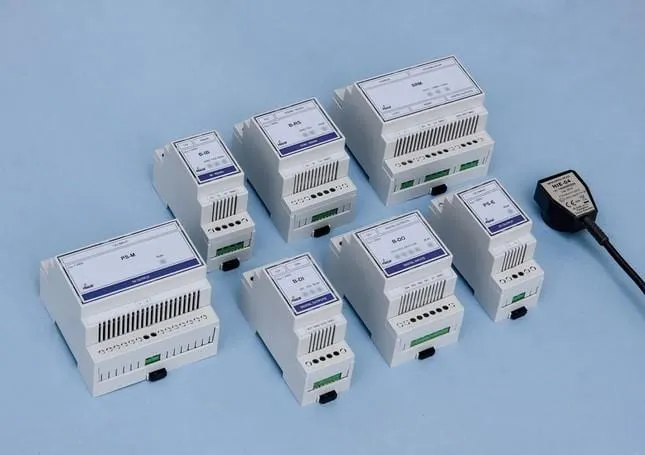

Module externe

• B-RS – modul de barieră cu siguranță intrinsecă pentru interfața de comunicație serială RS485/RS232
• B-DO – modul de barieră cu siguranță intrinsecă pentru ieșirile digitale
• B-IB – modul de barieră cu siguranță intrinsecă pentru intrările digitale
• CLO – modul de ieșire în curent 4-20mA
• PS-E – modul de alimentare cu siguranță intrinsecă pentru partea de convertor
• PS-M – modul de alimentare cu siguranță intrinsecă pentru modem
• SRM – modul de controler solar (pentru alimentarea din celule solare)

ELCORlite

Noua serie de convertoare de volum pentru gaz din grupa ELCOR a fost extinsă cu un nou aparat, ELCORlite. Acest convertor oferă o soluție performantă, cu configurație fixă, pentru măsurarea comercială a gazului.
Convertorul de volum pentru gaz ELCORlite este un mijloc de măsurare conceput pentru a converti volumul de gaz măsurat în condiții de lucru în volum în condiții de bază.
Informația despre cantitatea de gaz care a trecut prin contor este citită prin ieșirile de impulsuri ale contorului de gaz. Temperatura și presiunea gazului sunt măsurate de traductoare integrate. Factorul de compresibilitate al gazului este calculat de aparat după metodele convenționale sau se folosește o valoare constantă.

Descrierea aparatului

ELCORlite este un convertor de volum pentru gaz, cu un singur canal, alimentat de baterii cu litiu. Legătura cu contorul de gaz se face printr-o intrare de impulsuri de joasă frecvență. Măsurarea presiunii este asigurată de cel mai nou tip de traductor digital de presiune, ELGAS EDT 125, care poate fi montat în aparat în varianta internă sau externă. Domeniile de măsurare foarte largi (de exemplu, 80 – 2000 kPa) îi permit utilizatorului să folosească mai ușor aparatul în diverse tipuri de măsurări. Și măsurarea temperaturii este realizată de un produs al companiei noastre ELGAS: un traductor de temperatură cu denumirea EDT 124. Este un traductor digital nou, cu element sensibil semiconductor.

Proprietăți generale

Aparatele sunt fabricate în trei variante de bază:

• cu linie serială RS485
• cu linie serială RS232
• fără linie serială

Concepția aparatului, cu posibilități mai reduse de extindere ulterioară, îi oferă clientului o soluție rapidă și convenabilă, care poate fi completată cu modemuri 2G sau 4G.

Comunicație

Aparatul include un modem integrat opțional, disponibil în variante compatibile cu toate rețelele existente în prezent, inclusiv rețelele IoT („Internet of Things”, internetul lucrurilor) de bandă îngustă, Narrow Band (NB). În viitor, modemul poate fi înlocuit chiar la locul de montaj cu un tip compatibil cu noile tehnologii moderne. Modemul este alimentat de propria baterie cu litiu, care, în funcție de modemul ales, îi permite să funcționeze până la 20 de ani (în rețelele LTE-NB).

INTRĂRI/IEȘIRI

Intrări:

• intrare de impulsuri (1x LF)
• intrare digitală (în total 3x)
• linii seriale opționale (RS232 sau RS485 sau fără linie serială)
• port infraroșu
• modem opțional 2G și 4G (GSM, LTE, NB)

Ieșiri:

• ieșiri digitale (2x)
• port infraroșu
• modemuri opționale 2G și 4G (GSM, LTE, NB)

Accesorii opționale

• PS-E: sursă de alimentare externă pentru EVC (bornele PWR1)
• B-RS: barieră de comunicație cu siguranță intrinsecă RS485/RS232
• B-DO: barieră cu siguranță intrinsecă pentru ieșirile digitale
• PS-M și PS-M1: sursă de alimentare externă pentru modemurile din convertor (bornele PWR2)
• B-PRO: modul extern care îndeplinește funcțiile a trei dispozitive separate, PS-E, PS-M și B-DO (1x DO)
